ENSAYO DE RESISTENCIA A CARGA - PLACA REJILLA K322
- Ensayo Carga Estática:

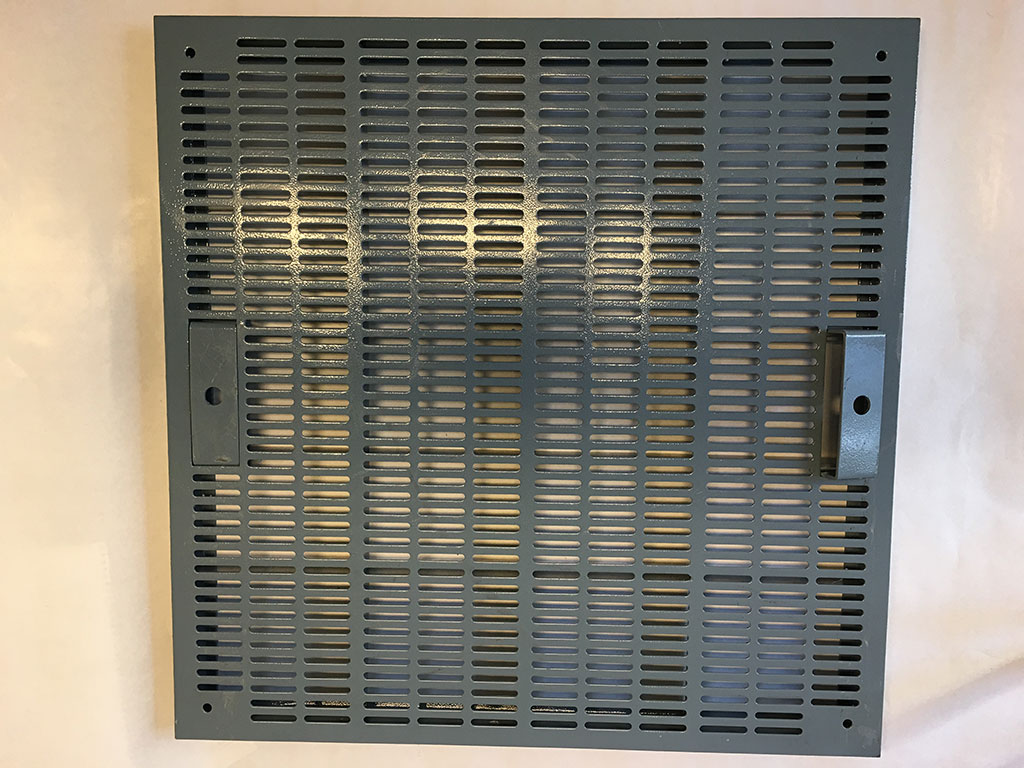

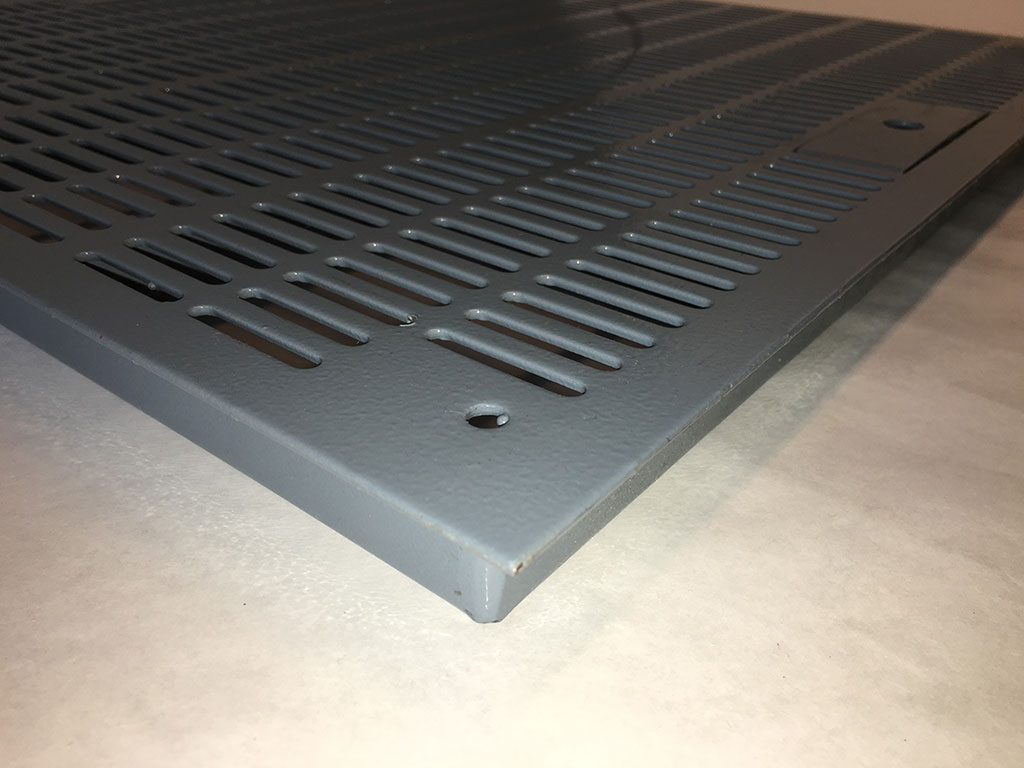

Placa Modelo K322, medida de 600x600mm, espesor 32.5mm.
Pintura epoxi horneada de 150mm y laca de terminación.
Ensayo realizado con la placa apoyada en pedestales en sus 4 vértices. Se coloco un apoyo sobre la baldosa 155m/m x155mm equivalente al 6.7% de la superficie de la placa. Se realizaron pruebas de carga estática.
| Carga de inicio | Deformación elástica |
|---|---|
| 160 Kg | 1.5 mm |
| 260 Kg | 2.2 mm |
| 310 Kg | 2.5 mm |
| 360 Kg | 2.8 mm |
| 410 Kg | 3.1 mm |
| 460 Kg | 3.9 mm |
| 510 Kg | 4.2 mm |
Resultado al retirar la carga: deformación permanente es de 0.5 mm.
- Ensayo de resistencia a la circulación de un carro: El ensayo se realizo haciendo circular una rueda por los espacios libres entre travesaños inferiores de refuerzo de la baldosa.
Se recomienda circular con un carro de 4 ruedas, cuyo diámetro sea: no menor de 180 a 200 mm y con un ancho no menor de 60 mm. Considerando esta recomendación se puede transportar un carro con una carga total de aproximadamente entre 240/250 Kg.
